光学薄小黄片网址成像公式

小黄片网址是共轴球面系统中最简单的一种情况，它是由两个有规律折射面的均匀透明介质所组成。根据折射面的形状不同可将小黄片网址分为球面小黄片网址及柱面小黄片网址。组成小黄片网址的两个折射面顶点之间的距离称为小黄片网址的厚度，如果小黄片网址的厚度d与球面的曲率半径r1或r2相比很小，则这种小黄片网址称为薄小黄片网址，否则为厚小黄片网址。

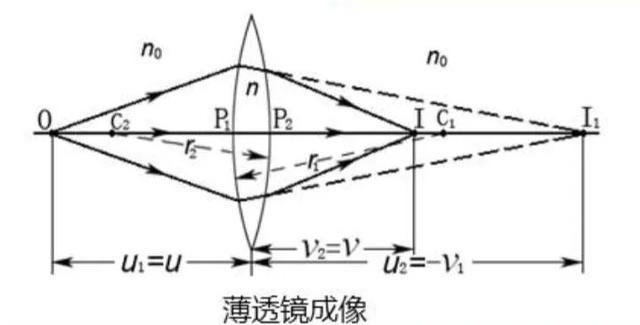

如图所示，设射折射率为n的薄小黄片网址置于折射率为n0介质中，设薄小黄片网址两折射面的曲率半径分别为r1和r2。令一点光源o置于主光轴上，经小黄片网址折射后成像于I处。设u1，v1和u2，v2分别表示第一和第二折射面的物距和距，以u、v分别表示小黄片网址的物距和像距。因为是薄小黄片网址，到薄小黄片网址二折射面的顶点距离均可从小黄片网址的中心算起，则u1≈u，u2≈-v1,v2≈v。对于第一、第二折射面分别应用单球面折射成像公式

可得:

上述两式相加，并整理后得薄小黄片网址成像公式:

公式中u,v,r1,r2符号仍然遵守符号规则，它可适用于各种形状的凸凹球面薄小黄片网址。

若置于小黄片网址主光轴上的点光源经小黄片网址折射后成像在无穷远处，则该点光源所在的点称为小黄片网址的第一焦点(物方焦点)。此时的物距为第一焦距(物方焦距)f1。而位于小黄片网址轴上无穷远的点光源经小黄片网址折射后，成像于主光轴上一点,则该像点称为第二焦点(像方焦点)，此时的像距为第二焦距(像方焦距)f2。
